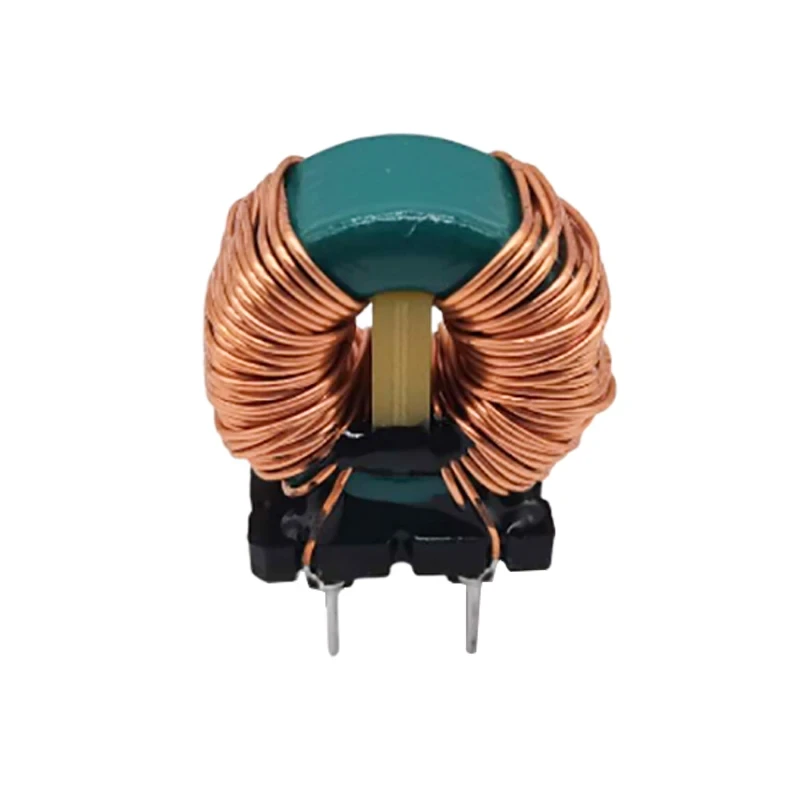

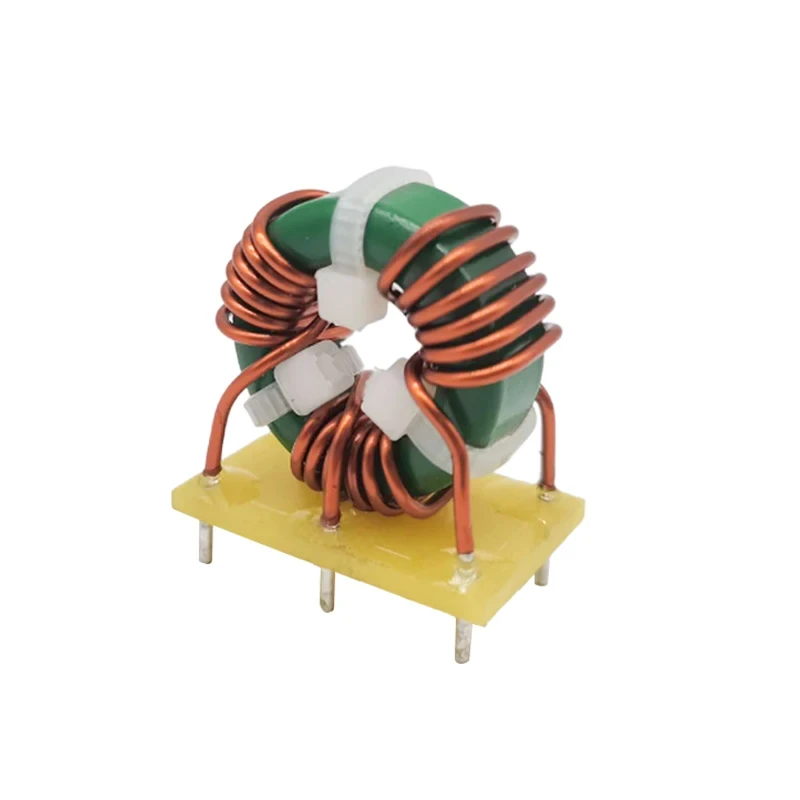

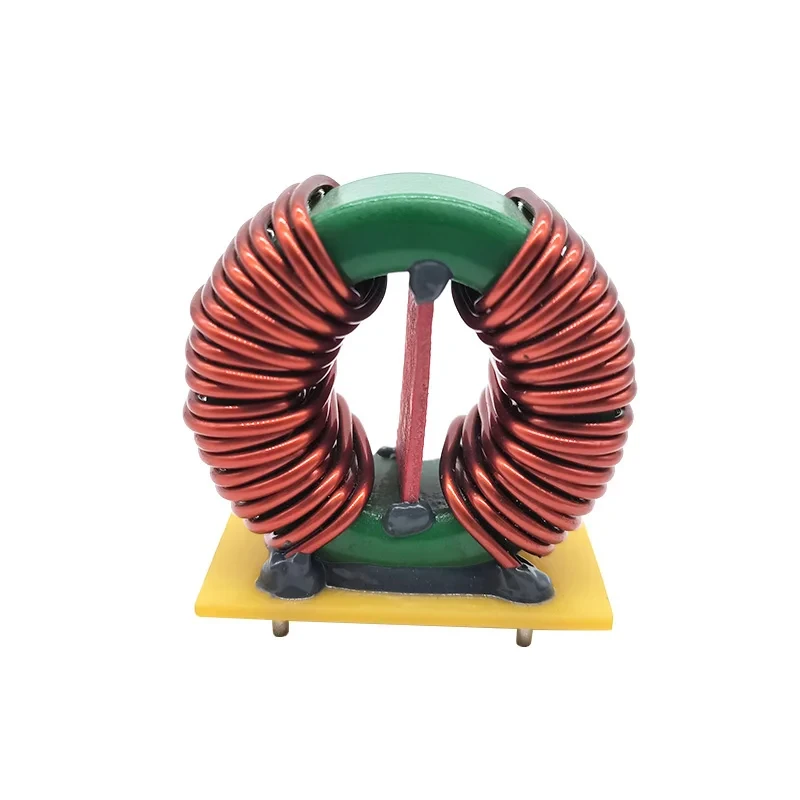

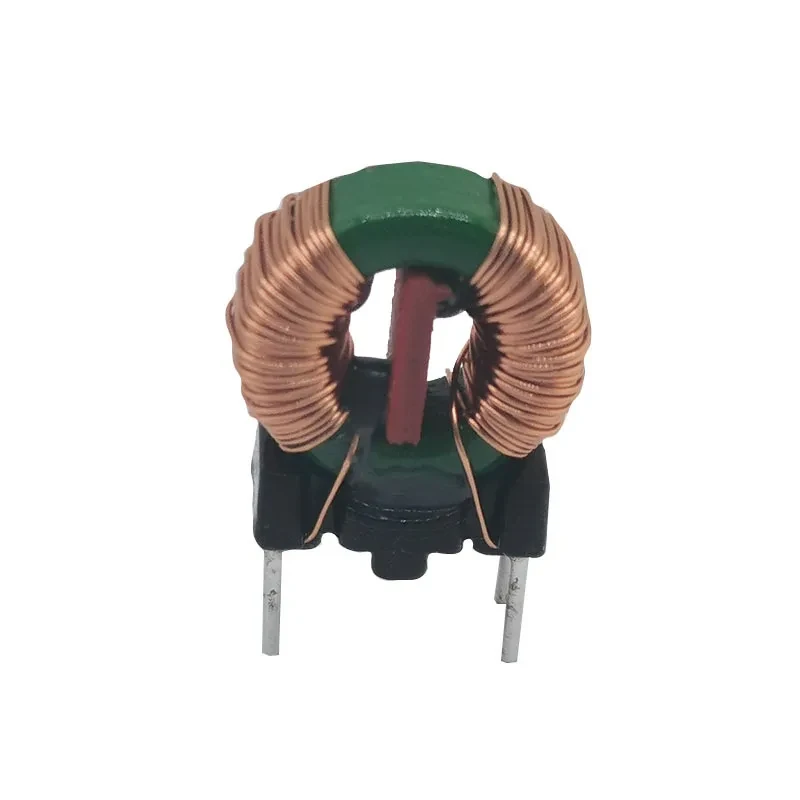

Induktorius 10A droselis

„Fullstar Electronics“ yra pirmaujanti 10a induktoriaus droselio gamintoja ir tiekėja Kinijoje, siūlanti kokybiškus ir standartinius klientų -elektroninius ir pasyviuosius komponentus, 10a droselį ir tirpalo gaminius. Sveiki atvykę į didmeninę elektronikos induktoriaus 10a droselį iš mūsų gamyklos.

„10A induktoriaus droselis“ paprastai reiškia adroselio induktorius, kurio vardinė srovė yra 10 A. Tai pasyvus elektroninis komponentas, veikiantis elektromagnetinės indukcijos principu ir pirmiausia naudojamas maitinimo ir filtravimo grandinėse.

1. Pagrindinių parametrų suskirstymas

Užspringti: "Choke" yra specifinis induktoriaus taikymo terminas, trumpinys "Choke Inductor". Pagrindinė jo funkcija yra „blokuoti aukštus dažnius ir perduoti žemus dažnius“. Tai reiškia, kad jis turi didelę varžą (indukcinę reaktyvumą) kintamos srovės (AC) arba aukšto -dažnio signalams, tuo pačiu užtikrindamas minimalų atsparumą nuolatinės srovės (DC) arba žemo -dažnio signalams.

10A (vardinė srovė): Tai rodo, kad didžiausia saugi nuolatinė srovė, kurią gali valdyti induktorius, yra 10 amperų. Praktiškai pasirenkant, 10A paprastai atitinka arbatemperatūros kilimo srovė(srovė, dėl kurios induktoriaus paviršiaus temperatūra pakyla nurodytame diapazone) arbasoties srovė(srovė, kuriai esant induktyvumas sumažėja iki nurodytos vertės).

2. Pagrindinės funkcijos ir taikymo scenarijai

Filtravimas ir atsiejimas: naudojamas kaip filtro droselis, kad būtų pašalintas aukšto-dažnio triukšmas ir trukdžiai maitinimo arba signalo linijose, taip stabilizuojant srovę.

Ripple slopinimas: Maitinimo grandinėse, tokiose kaip DC{0}}DC keitikliai, jis veikia kaip droselis, slopinantis srovės pulsavimą ir palaikantis pastovią išėjimo srovę.

Energijos saugojimas: Perjungiant maitinimo šaltinius, jis laikinai kaupia energiją magnetinio lauko pavidalu, kad užbaigtų įtampos konversiją per visą perjungimo ciklą.

3. Tipinių specifikacijų pavyzdžiai

Kaip pavyzdį paprastai pateikiami 10 A droselio induktoriai, tipinės specifikacijos gali apimti:

Induktyvumas: pvz., 10µH (mikrohenrai)

Tolerancija: ±10%

Didžiausia nuolatinės srovės varža (DCR): pvz., maksimalus 12 mΩ (mažesnis DCR reiškia mažesnius laidumo nuostolius ir didesnį maitinimo efektyvumą)

Pagrindinė medžiaga: ferito arba lydinio milteliai

Paketo tipas: Radialinis švino arba paviršiaus montavimo įrenginys (SMD)

4. Atrankos svarstymai

Renkantis 10A droselį, be esamos vertės, reikia visapusiškai įvertinti šiuos veiksnius:

Prisotinimo srovė (Isat) ir temperatūros kilimo srovė (irms): Įsitikinkite, kad didžiausia srovė grandinėje yra mažesnė už induktoriaus soties srovę, o vidutinė kvadratinė (RMS) srovė neviršija temperatūros kilimo srovės. Paprastai rekomenduojama bent 20 % saugos riba.

Nuolatinės srovės atsparumas (DCR): DCR tiesiogiai sukelia šilumos generavimą (vario nuostolius). Didelės-srovės programose (pvz., 10A) patartina rinktis induktorius su mažesniu DCR, kad pagerintumėte sistemos efektyvumą.

Ekranavimo našumas: didelės srovės{0}} induktoriai veikimo metu gali sukelti didelį magnetinį nuotėkį. Jei netoliese yra jautrių komponentų (pvz., procesorių), reikia pasirinkti visiškai ekranuotas konstrukcijas (pvz., suformuotus induktorius), kad būtų sumažinta elektromagnetinė interferencija (EMI).

Montavimas ir matmenys: pasirinkite tinkamą pakuotės dydį ir tvirtinimo būdą (per-angą arba paviršinį-montavimą), atsižvelgdami į PCB erdvės apribojimus.

mes esamespecializuojasi elektronikos ir magnetinių komponentų gamyboje. Pagrindiniai produktai yra oro šerdies droselis, lovinis-anginis būgno šerdies induktorius, per-angą galios induktorius, strypo šerdies droselis, per-angą bendrojo režimo droselis.
