Kaip išmatuoti induktorių: 4 paprasti induktyvumo tikrinimo metodai

Žinojimas, kaip išmatuoti induktorių, yra svarbus elektronikos projektavimui, trikčių šalinimui, kokybės tikrinimui ir komponentų pasirinkimui. Tačiau induktoriaus bandymas nėra tik jo varžos patikrinimas.

AnLCR matuoklisgali tiesiogiai matuoti induktyvumą, o standartinis multimetras daugiausia naudingas tęstinumui ir nuolatinės srovės varžai (DCR) patikrinti. Tinkamas bandymo metodas priklauso nuo to, ką reikia patikrinti.

Šiame vadove paaiškiname, kaip išmatuoti induktyvumo ritę ir kaip greitai patikrinti, ar induktorius tinkamai veikia.



Ką turėtumėte išmatuoti ant induktoriaus?

Pagrindiniai parametrai, kuriuos reikia patikrinti, yra šie:

Induktyvumas (L):Paprastai nurodoma μH, mH arba H.

Nuolatinės srovės atsparumas (DCR):Apvijos varža.

Tolerancija:Priimtinas nuokrypis nuo nominalios induktyvumo.

Nominali srovė:Svarbus galios induktoriams.

Izoliacijos atsparumas:Svarbu tam tikriems ekranuotiems arba šerdiniams -pagrįstiems induktoriams.

Aukšto{0}}dažnio programoms taip pat gali būti svarbūs parametrai, pvz., Q faktorius ir savaiminio-rezonansinis dažnis (SRF).



Kaip išmatuoti induktorių su LCR matuokliu

AnLCR matuoklisyra tinkamiausias instrumentas, kai reikia išmatuoti tikrąją induktyvumo vertę.

1 veiksmas: patikrinkite duomenų lapą

Prieš bandydami patikrinkite gamintojo specifikacijas:

Nominalus induktyvumas

Induktyvumo tolerancija

Bandymo dažnis

Bandymo įtampa

DCR

Nominali srovė

Bandymo dažnis yra ypač svarbus, nes išmatuotas induktyvumas gali skirtis priklausomai nuo dažnio ir veikimo sąlygų.

2 veiksmas: pasirinkite induktyvumo režimą

Nustatykite LCR matuoklį į atitinkamą induktyvumo matavimo režimą.

Jei prietaisas leidžia pasirinkti bandymo dažnį, kai tik įmanoma, naudokite komponento gamintojo nurodytą dažnį.

3 veiksmas: sukalibruokite matuoklį

Atlikite rekomenduojamą atviro/trumpojo arba nulio kalibravimą pagal LCR matuoklio instrukcijas.

Tai ypač svarbu matuojant mažos-vertės induktorius, kai bandymo-švedimo efektai gali turėti įtakos rezultatui.

4 veiksmas: prijunkite induktorių

Prijunkite du induktoriaus gnybtus prie LCR matuoklio ir užrašykite išmatuotą induktyvumą.

Palyginkite rezultatą su vardine verte ir tolerancija duomenų lape.

Pavyzdžiui, a100 μH ±10%Nurodytomis bandymo sąlygomis induktorius paprastai turi matuoti maždaug 90–110 μH.



Kaip patikrinti induktorių su multimetru

Standartinis skaitmeninis multimetras paprastai negali tiesiogiai matuoti induktyvumo. Tačiau jis gali būti naudojamas patikrintitęstinumas ir nuolatinės srovės varža.

1. Patikrinkite tęstinumą

Nustatykite multimetrą į pasipriešinimo arba tęstinumo režimą ir prijunkite zondus prie induktoriaus gnybtų.

Įprasta apvija turi turėti ribotą varžą.

2. Patikrinkite pasipriešinimą

DCR priklauso nuo apvijos laido, apsisukimų skaičiaus irinduktoriusstatyba.

Mažas pasipriešinimas tai daroautomatiškai nereiškia, kad induktorius yra sugedęs. Daugelis galios induktorių yra specialiai suprojektuoti su mažu DCR, kad sumažintų galios nuostolius.

Visada palyginkite išmatuotą varžą su gamintojo specifikacijomis.

3. Ieškokite atviros grandinės

Jei matuoklis rodoOL arba begalinis pasipriešinimas, gali būti pažeista apvija arba jungtis.

Tai dažnas sugadinto induktoriaus požymis.

Svarbu: Multimetras paprastai nematuoja induktyvumo

Įprastas varžos matavimas pasako tik apie apvijos elektrinį tęstinumą.

Tai nepatvirtina:

Faktinis induktyvumas

Induktyvumo tolerancija

Q faktorius

Prisotinimo charakteristikos

Didelio{0}}dažnio našumas

Norėdami tiksliai išmatuoti induktyvumą, naudokite LCR matuoklį arba kitą tinkamą kintamosios srovės matavimo metodą.



Kaip patikrinti, ar induktorius yra geras, ar blogas

Greitą patikrinimą galima suskirstyti į tris etapus.

1. Vizuali apžiūra

Patikrinkite:

Suskilęs korpusas

Nudegimo žymės

Sugedę gnybtai

Pažeista izoliacija

Atsipalaidavusi magnetinė šerdis

Perkaitimo požymiai

2. Tęstinumo ir DCR testas

Naudokite multimetrą, kad patikrintumėte, ar apvija atvira, ir palyginkite DCR su duomenų lapu.

3. Induktyvumo testas

Norėdami išmatuoti tikrąją induktyvumą, naudokite LCR matuoklį.

Jei išmatuota vertė nepatenka į nurodytą leistiną nuokrypį, komponentas gali neatitikti numatytų savybių.

Gamybos bandymams visada naudokite vienodas bandymo sąlygas, kad matavimus būtų galima pakartoti.



Kodėl išmatuotas induktyvumas skiriasi nuo duomenų lapo?

Nedidelis skirtumas tarp išmatuotos vertės ir vardinės vertės yra normalus.

Įprastos priežastys:

Induktyvumo tolerancija

Skirtingas bandymo dažnis

Skirtinga bandymo srovė

Temperatūra

Matavimo įrangos tikslumas

Išbandykite{0}}potencialų poveikį

Pagrindinės savybės

DC šališkumas

Galios induktorių induktyvumas taip pat gali keistis didėjant srovei dėl magnetinės šerdies elgesio.

Todėl visada palyginkite savo matavimus su gamintojo specifikacijomis esant panašioms bandymo sąlygoms.

Induktoriaus testavimas: LCR matuoklis prieš multimetrą

Bandymo metodas	Induktyvumas	DCR	Geriausias naudojimas
LCR matuoklis	Taip	Taip	Tikslus komponentų patikrinimas
Multimetras	Paprastai Nr	Taip	Tęstinumas ir pagrindinis trikčių šalinimas
AC matavimas	Taip	Netiesiogiai	Laboratorinis tyrimas
Vizuali apžiūra	Nr	Nr	Fizinė žala

Daugumoje inžinerijos ir kokybės{0}}kontrolės programų LCR matuoklis yra paprasčiausias pasirinkimas norint tiksliai išmatuoti induktyvumą.

DUK

1.Ar galiu išmatuoti induktorių su multimetru?

Standartinis multimetras paprastai gali matuoti tęstinumą ir nuolatinės srovės varžą, bet ne faktinę induktyvumą. Kai kurie pažangūs multimetrai turi induktyvumo funkciją, tačiau reikia patikrinti matavimo tikslumą ir bandymo sąlygas.

2.Kaip sužinoti, ar induktorius blogas?

Pirmiausia patikrinkite, ar komponentas nepažeistas, tada multimetru patikrinkite tęstinumą ir DCR. Jei reikia patikrinti induktyvumo vertę, naudokite LCR matuoklį ir palyginkite rezultatą su duomenų lapu.

3.Ką turi perskaityti geras induktorius ant multimetro?

Geras induktorius paprastai turi ribotą varžą. Tikrasis atsparumas priklauso nuo jo konstrukcijos ir specifikacijų. Labai mažas pasipriešinimas gali būti normalus didelės-srovės galios induktyvumo ritėms.

4. Koks yra geriausias induktyvumo matavimo prietaisas?

LCR matuoklis paprastai yra patogiausias prietaisas tiesiogiai matuoti induktyvumą ir susijusius parametrus.



Pasirinkite savo programai tinkamą induktorių

Tikslus matavimas yra tik viena iš tinkamo induktoriaus pasirinkimo dalių. Tinkamas komponentas taip pat priklauso nuo induktyvumo, tolerancijos, DCR, vardinės srovės, šerdies medžiagos, dydžio, veikimo dažnio ir taikymo reikalavimų.

„Fullstar Electronics“ siūlo platų standartinių ir pritaikytų induktorių asortimentą, įskaitantSMD galios induktoriai, ekranuoti galios induktoriai, didelės -srovės induktyvumo ritės, per-angas galios induktyvumo ritės ir kiti magnetiniai komponentai.

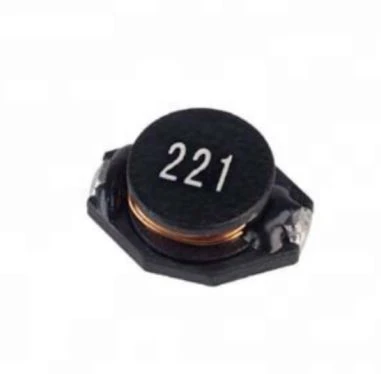

Pavyzdžiui, „Fullstar“ SMD galios induktyvumo ritės yra skirtos didelės-srovės programoms ir nurodo induktyvumo bandymo sąlygas, vardines -srovės charakteristikas ir kitus elektrinius parametrus.

Jei jums reikia pritaikytos induktyvumo vertės, paketo, srovės įvertinimo ar mechaninio dizaino, susisiekite su „Fullstar“ inžinierių komanda ir aptarkite savo reikalavimus.
