Kokios specifikacijos svarbios renkantis Lan transformatorių?

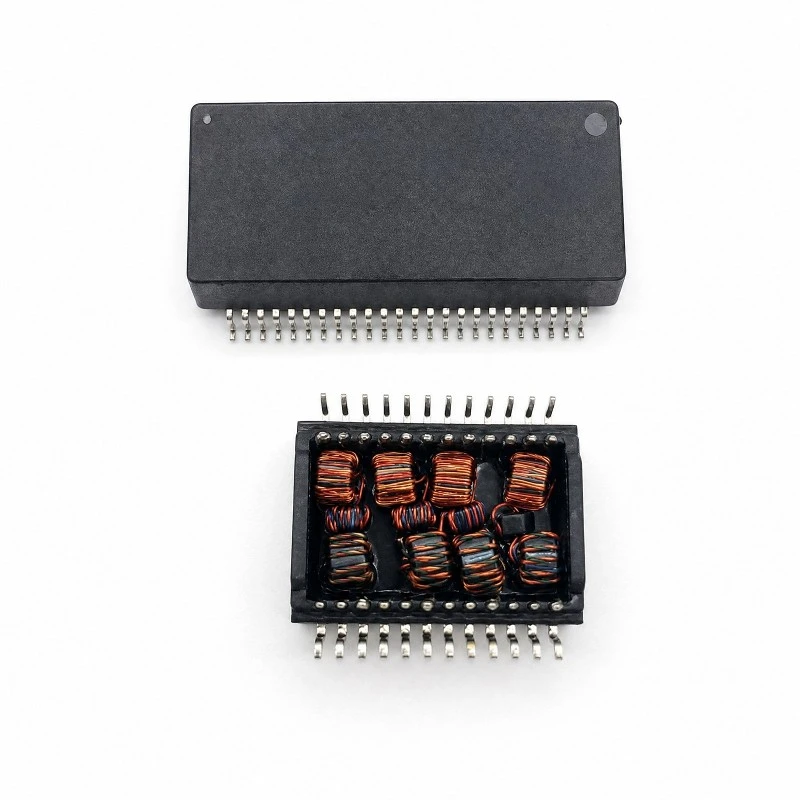

Renkantis tinkamąLAN transformatoriusyra būtinas patikimam Ethernet ryšiui. Nesvarbu, ar kuriate tinklo jungiklį, maršrutizatorių, pramoninį Ethernet įrenginį, IP kamerą ar PoE sistemą, transformatorius turi atitikti Ethernet PHY ir bendros programos reikalavimus.

Taigi, į kokias specifikacijas turėtumėte atsižvelgti renkantis LAN transformatorių?



1. Ethernet greitis ir standartas

Pradėkite nustatydami Ethernet standartą, kurio reikalauja jūsų programa, pavyzdžiui:

• 10/100BASE-T
• 1000BASE-T (Gigabit Ethernet)
• 2,5 GBASE-T
• 5 GBASE-T
• 10 GBASE-T

LAN transformatorius, skirtas 10/100BASE-T, neturėtų būti automatiškai naudojamas Gigabito ar didesnio{3}}greičio eternetui. Visada patvirtinkite suderinamumą su savo PHY duomenų lapu.

2. Posūkių santykis

Posūkių santykis turi įtakos signalo perdavimui ir varžos atitikimui tarp PHY ir Ethernet kabelio.

Teisingas santykis priklauso nuo eterneto PHY ir jo etaloninės konstrukcijos. Naudojant netinkamą posūkių santykį gali atsirasti signalo praradimas, varžos neatitikimas arba ryšio problemos.



3. Atvirosios-grandinės induktyvumas (OCL)

Atviros-grandinės induktyvumas arba OCL yra svarbi Ethernet magneto specifikacija. Tai turi įtakos žemo-dažnio signalo veikimui ir turi atitikti taikomo eterneto standarto reikalavimus.

Lygindami LAN transformatorius, patikrinkitemažiausia OCL vertė ir bandymo sąlygos, o ne žiūrint tik į tipinę vertę.



4. Įterpimo praradimas ir grąžinimo praradimas

Įdėjimo praradimasrodo, kiek signalo prarandama, kai jis praeina per transformatorių. Mažesni nuostoliai paprastai užtikrina geresnį signalo perdavimą.

Grąžinimo praradimasmatuoja signalo atspindį, kurį sukelia varžos neatitikimas. Geras grąžos-praradimo našumas ypač svarbus Gigabito ir didesnės{2}}speigės Ethernet programoms.

Abu parametrai turėtų būti įvertinti atitinkamame dažnių diapazone.



5. Izoliacijos įtampa

Elektros izoliacija yra viena iš pagrindinių eterneto transformatoriaus funkcijų.

Patikrinkite transformatorių:

• Izoliacijos įtampa
• Dielektrinis stiprumas
• Izoliacijos atsparumas

Reikalingas izoliacijos lygis priklauso nuo taikymo ir taikomų saugos reikalavimų.



6. DCR ir PoE suderinamumas

DC varža (DCR)reiškia transformatoriaus apvijų varžą. Mažesnis DCR gali padėti sumažinti energijos nuostolius ir šilumą.

Jei naudojate PoE programas, taip pat patikrinkite:

• Nuolatinės srovės galimybė
• Šiluminis našumas
• Izoliacijos reikalavimai
• Suderinamumas su reikiamu PoE standartu

Nereikėtų automatiškai manyti, kad standartinis LAN transformatorius palaiko PoE.



7. Bendras-režimo droselio veikimas

Kai kurie LAN transformatoriai integruoja abendrojo{0}}režimo droselis (CMC)padėti sumažinti įprasto{0}}režimo triukšmą ir pagerinti EMI/EMC našumą.

Jei jūsų programai taikomi griežti EMS reikalavimai, patikrinkite CMC charakteristikas ir įprastą transformatoriaus{0}}režimo slopinimą.



8. Paketas, pėdsakas ir pėdsakas

Elektrinis suderinamumas yra tik atrankos proceso dalis. Transformatorius taip pat turi atitikti jūsų PCB dizainą.

Patikrinkite:

• Pakuotės matmenys
• PCB pėdsakas
• Smeigtuko konfigūracija
• Komponento aukštis
• SMD arba per{0}}angą

Prieš planuodami PCB, visada palyginkite transformatoriaus kištuką su PHY etaloniniu dizainu.



9. Darbinė temperatūra

Pramoniniam ir lauko naudojimui darbo temperatūra yra ypač svarbi.

Įsitikinkite, kadLAN transformatoriusgali išlaikyti reikiamą elektrinį našumą numatomame temperatūros diapazone.

LAN transformatoriaus pasirinkimo kontrolinis sąrašas

Specifikacija	Pagrindinis svarstymas
Ethernet standartas	10/100, 1000BASE-T, 2,5G, 5G ir kt.
Posūkių santykis	Suderinkite PHY
OCL	Patikrinkite mažiausią vertę ir bandymo sąlygas
Įdėjimo praradimas	Sumažinkite signalo slopinimą
Grąžinimo praradimas	Užtikrinkite gerą varžos suderinimą
Isolation	Atitikti sistemos saugos reikalavimus
DCR	Apsvarstykite energijos nuostolius ir šilumą
CMC	Įvertinkite EMI/EMC reikalavimus
PoE	Patikrinkite srovės ir PoE suderinamumą
Paketas	Suderinkite PCB erdvę ir pėdsaką
Pinout	Derinkite PHY etaloninį dizainą
Temperatūra	Atitikti paraiškos reikalavimus

Paskutinės mintys

Norint pasirinkti LAN transformatorių, reikia daugiau nei tiesiog suderinti Ethernet greitį. Inžinieriai turėtų apsvarstytiposūkių santykis, OCL, įterpimo praradimas, grąžinimo praradimas, izoliacijos įtampa, DCR, CMC našumas, PoE suderinamumas, temperatūros įvertinimas, pakuotė ir kontaktas.



Geriausias būdas yra įvertinti LAN transformatorių kartu su Ethernet PHY ir visa sąsajos konstrukcija. OĮG ir didelės apimties{1}}projektams rinkitės patyrusįLAN transformatorių gamintojas arba Ethernet magnetų tiekėjastaip pat gali padėti užtikrinti našumą, kokybę, tinkinimą ir ilgalaikį{0}}tiekimo stabilumą.

Reikia pagalbos pasirenkant tinkamą LAN transformatorių? Susisiekite su mūsų technine komanda, kad aptartumėte savo Ethernet taikomąją programą ir reikalavimus.

Norėdami gauti daugiau informacijos, susisiekite su mumis adresu sales@xfullstar.com
